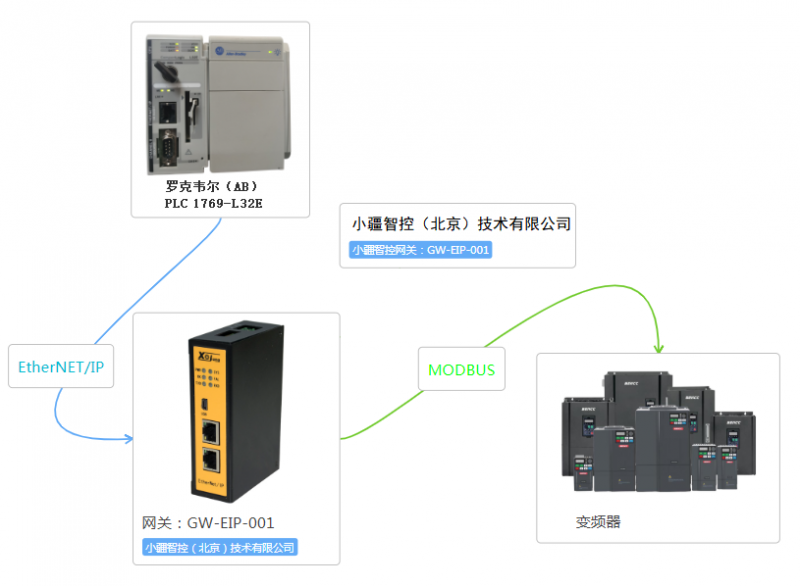

小疆智控MODBUS转EtherNet网关基本说明：小疆智控GW-EIP-001实现MODBUS转EtherNet-IP功能，将MODBUS接口设备接入EtherNET-IP网络，可连RS232/RS485接口的设备到PROFINET网络。典型的串行应用：将变频器，传感器，执行器，人机界面，条码扫描器，RFID读取器，和工业称重设备等接入到EtherNet-IP网络。
小疆智控MODBUS转EtherNet-IP网关产品亮点：
1、配置简单方便，用户不需要了解EtherNet和MODBUS技术细节，不需要任何编程操作就可以对网关进行配置；
2、数据的吞吐量更大，500字节输入数据+500字节输出数据；
3、RS485接口可设置成不同参数（波特率，奇偶校验），满足设备的多种连接；
4、双路TCP接口，具有交换机功能，现场连接更加方便直接。
5、调试方便：提供调试配置软件，支持双向数据监视、支持命令状态监视等；
小疆智控MODBUS转EtherNet网关产品简介：
该产品订货号：GW-EIP-001，该MODBUS转EtherNET网关是串口转PROFINET网关的一种，具备大数据量通讯能力，500字节输入数据+500字节输出数据。网关在EtherNET一侧是从站（服务器），在串口一侧物理接口有RS-485或-232两种，支持MODBUS/RTU主站或从站协议（从站请购买时提前联系供应商）。该MODBUS转EtherNet网关MODBUS一侧做主站时可用于一对多集成MODBUS RTU设备，形成MODBUS子网并连接到EtherNet，实现EtherNet控制器监控MODBUS设备的技术要求。网关MODBUS一侧做从站时可用于将其他MODBUS主站（如PLC/DCS）以及它的从站数据传输到EtherNet控制器。该MODBUS转EtherNet网关技术原理为存储器共享型，不需要主站PLC/DCS的编程，只需在配置软件中对网关进行简单配置，即可实现MODBUS转EtherNet网关的通讯功能。
小疆智控MODBUS转EtherNet网关MODBUS接口技术指标：
1、1路MODBUS接口，支持MODBUS/RTU协议,支持01H、02H、03H、04H、05H、06H、0FH、10H功能码；
2、波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2K可选；校验位(8位无校验1停止位、8位偶校验1停止位、8位奇校验1停止
位、8位无校验2停止位)可选。
3、网桥控制字可灵活控制MODBUS报文发送：周期发送（发送间隔、等待间隔可选）、事件触发发送。可严格控制MODBUS写（05H、0FH、10H）命令发送，可选：写命令使能/禁止、数据变化发使能/禁止等功能；
4、网关状态字可反映网关MODBUS通信状态和串口的通信状态；
5、最多可连接32个Modbus设备，共128条命令
小疆智控MODBUS转网关EtherNet接口技术指标：
1、2路RJ45以太网接口，支持100base-TX，全双工通信，MDI/MDIX自侦测；
2、集成以太网交换机，方便链接多个EtherNet设备；
3、符合Edition3.1&Edition1.24规范
4、所以Slot/subSlot的输入输出数据总和不超过1000字节；
5、支持EDS文件。
小疆智控MODBUS转EtherNet网关通用技术指标：
1、电源电压：DC24V（±5%）
2、外形尺寸：（宽）40mm（高）110mm（厚）75mm
3、安装方式：35mm导轨
4、防护等级：IP20
5、工作温度：-20℃~+55℃，工作相对湿度： 95%（无结露）
6、运输温度：-30℃~+70℃
